1. 項目背景與目標

全球氣候變化背景下，碳捕集、利用與封存（CCUS）技術被視為實現溫室氣體減排的重要手段。“雙碳”目標的提出，推動CCUS技術進入快速發展階段。為直觀展示CCUS全鏈條技術原理與工程應用，計劃設計制作一套碳捕集與利用全流程技術沙盤模型。二氧化碳捕集利用封存沙盤模型涵蓋從二氧化碳捕集、回收、輸送到轉化利用及封存的完整流程，以1:100比例還原各關鍵環節的典型設備與工藝布局。通過該沙盤模型，可清晰演示工業排放氣中CO₂捕集分離的過程、CO₂壓縮液化回收的工藝、CO₂管道或罐車運輸的場景，以及CO₂在化工利用（如制甲醇、尿素）或地質封存（如注入油田、咸水層）中的應用。模型目標是為科研院所、企業展廳及科普教育提供一個可視化、互動性強的CCUS全流程展示平臺，幫助觀眾直觀理解碳捕集與利用各環節的技術原理和系統集成。

編輯搜圖

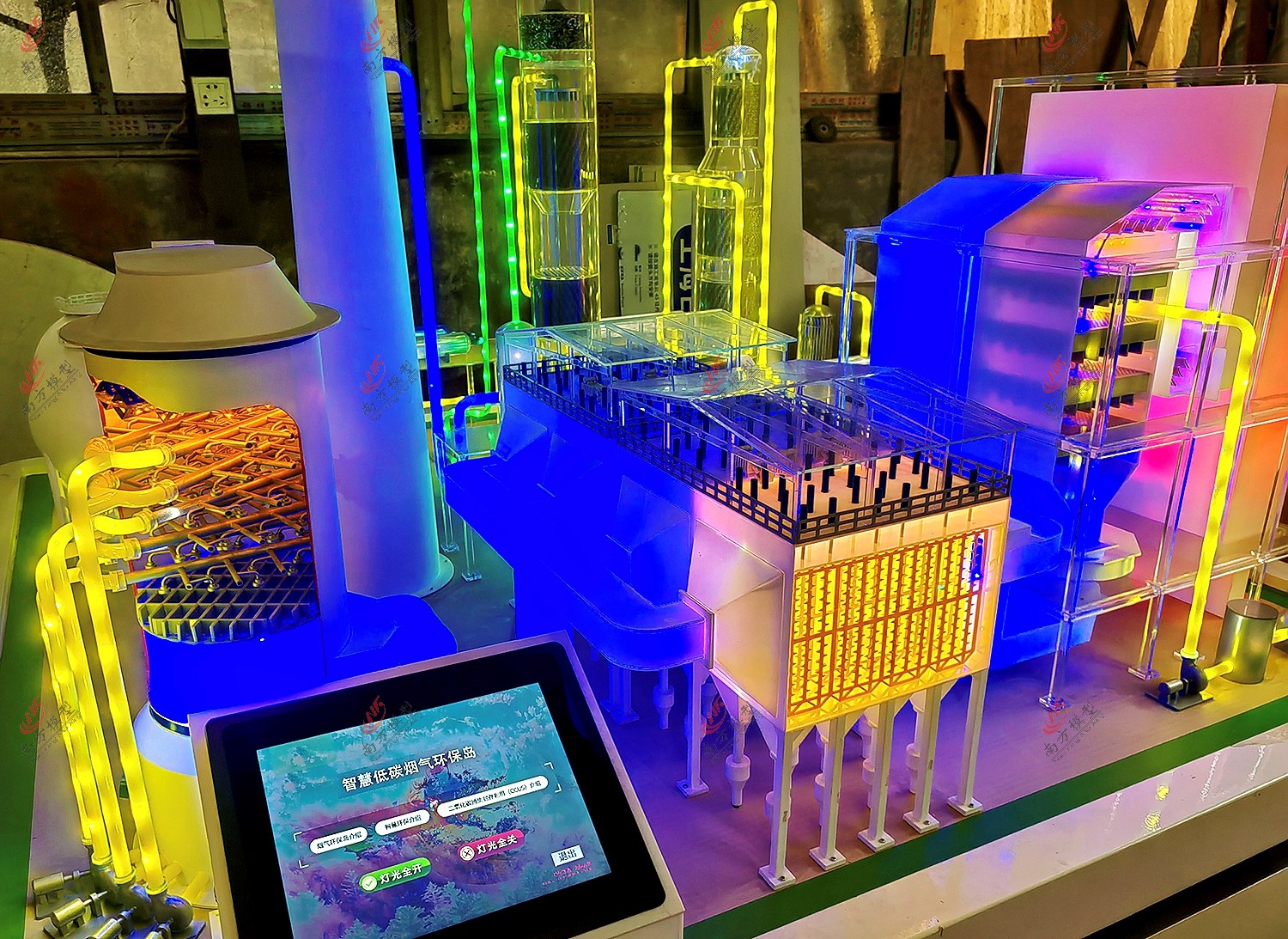

燃煤電廠碳捕集沙盤模型

2. 模型總體設計

沙盤模型采用模塊化設計，將CCUS全流程劃分為五大功能模塊：二氧化碳捕集單元、二氧化碳回收單元、二氧化碳輸送單元、二氧化碳轉化利用單元和二氧化碳封存單元。各模塊既相對獨立又通過管道、線路連接，形成完整的工藝流程演示系統。模型尺寸初步設計為長×寬×高=4m×3m×1.2m，以確保各模塊設備布局清晰且整體協調。模型底座采用鋁合金框架和高密度板制作，表面鋪設仿真地形地貌（如工業廠區、管道線路、地質層等）。模型主體設備按比例縮小制作，采用金屬、工程塑料等材料加工，表面做噴漆上色處理，以模擬真實設備質感。模型配備燈光與動態演示系統：關鍵設備（如吸收塔、壓縮機、反應器、注入井等）內置LED燈光，通過程序控制實現流程走向指示（如用流動燈帶模擬氣體/液體流動）和設備運行狀態顯示（如運轉時閃爍燈光）。此外，模型設置交互式控制系統，觀眾可通過操作面板或遠程終端控制各模塊的啟停和演示速度，配合語音解說和視頻動畫，全方位展示CCUS技術流程。

3. 模塊詳細設計方案

3.1 二氧化碳捕集單元

功能與原理：捕集單元模擬從工業煙氣或排放氣中分離CO₂的過程。工業排放氣（如燃煤電廠鍋爐煙氣）中CO₂濃度通常為10~15%，需通過捕集技術將其分離出來。本單元以燃燒后化學吸收法捕集CO₂為典型工藝，展示吸收塔內堿性吸收劑（如乙醇胺溶液）與煙氣接觸吸收CO₂，以及富液在再生塔中加熱釋放高純度CO₂的過程。該技術成熟度高，是目前工業上應用最廣泛的捕集方法。

主要設備與模型設計：捕集單元主要包括吸收塔和再生塔兩座塔器，以及配套的風機、泵和換熱器等。吸收塔模型高約60cm，直徑約15cm，內部設置多層塔板或填料層，模擬煙氣與吸收劑逆流接觸。再生塔尺寸略小于吸收塔，內部同樣設置塔板，頂部裝有冷凝器和回流罐。模型還包括煙氣入口管道、凈化氣出口管道、富液/貧液管道及換熱器等，以完整呈現吸收-再生循環流程。

工藝流程演示：?jiǎn)��?dòng)演示時，模擬煙氣（可用空氣或燈光模擬氣流）從吸收塔底部進入，自下而上流動；同時吸收劑（用帶顏色的液體或燈光模擬）從塔頂噴淋而下，氣液兩相在塔內接觸，CO₂被吸收劑捕獲。凈化后的煙氣從塔頂排出（可通過燈光顏色變化示意）。吸收了CO₂的富液從塔底流出，經換熱器加熱后進入再生塔上部。再生塔底部配有再沸器（模型中用加熱燈帶模擬），對富液加熱使CO₂解吸出來。再生后的貧液從塔底流出，經冷卻后泵回吸收塔循環使用。解吸的CO₂氣體從再生塔頂部引出，經冷凝除水后得到高純度CO₂氣體（可用燈光匯聚表示）。整個捕集過程通過燈光流動和設備運行狀態（如泵、風機模型的旋轉）動態演示，直觀展示化學吸收法捕集CO₂的工作原理。

技術參數與特點：本單元模型對應實際工藝的典型參數：煙氣處理量可按比例示意（例如模型處理“煙氣”對應實際10萬Nm³/h規模），CO₂捕集率可達85~90%以上�；瘜W(xué)吸收法捕集技術具有捕集效率高、選擇性好的優點，但也存在能耗較高的問題（再生吸收劑需大量蒸汽）。模型通過燈光和動畫可提示主要能耗設備（如再生塔再沸器），以體現捕集單元的技術特點。

其他捕集技術展示：除了主流的化學吸收法，模型也以示意圖或微縮裝置形式簡要展示其他捕集技術原理，例如：吸附法（展示吸附塔內固體吸附劑吸附CO₂的過程）、膜分離法（展示膜組件中CO₂優先滲透的原理）、燃燒前捕集（示意煤氣化后變換氣中脫除CO₂）和富氧燃燒（示意用純氧燃燒產生高濃度CO₂煙氣）等。通過多技術對比展示，使觀眾了解捕集技術的多樣性。



編輯搜圖

火力發電廠CCUS沙盤模型

3.2 二氧化碳回收單元

功能與原理：回收單元的作用是將捕集得到的CO₂氣體進行凈化、壓縮和液化，以便儲存或運輸。從捕集單元出來的CO₂氣體通常含有少量水分和雜質，需先經過凈化干燥處理，然后通過壓縮機加壓至高壓狀態（一般在7.38MPa以上），使CO₂液化或達到超臨界狀態，便于高效儲存和運輸。本單元模擬這一過程，展示CO₂從氣相變?yōu)橐簯B(tài)的相變和增壓過程。

主要設備與模型設計：回收單元主要包括CO₂凈化裝置、壓縮機機組、冷卻器和儲存罐等設備。凈化裝置可設計為小型吸附塔或干燥器模型，用于去除CO₂中的水分和雜質。壓縮機采用多級離心式或往復式壓縮機模型，通常由2~3級壓縮組成，每級后設置冷卻器（模型中用蛇形管換熱器表示）以移除壓縮熱。末級壓縮機出口連接CO₂儲罐，儲罐為臥式圓筒形壓力容器模型，帶有液位計和壓力表指示。模型中各設備通過管道依次連接，形成連續的壓縮液化流程。

工藝流程演示：來自捕集單元的CO₂氣體首先進入凈化裝置（模型中可通過燈光顏色變化表示雜質被吸附），然后進入壓縮機一級氣缸。啟動演示時，壓縮機模型的曲軸和活塞做往復運動（或葉輪旋轉），模擬氣體壓縮過程；每級壓縮后通過冷卻器模型（可配小風扇模擬風冷或循環水流動）降低氣體溫度。經過多級壓縮，CO₂壓力逐步升高，當達到臨界壓力（約7.4MPa）以上并冷卻至一定溫度時，CO₂氣體液化。模型中可用透明管道觀察“氣液兩相”變化（或用燈光由分散變集中表示液化）。最終液化的CO₂進入儲罐儲存，儲罐模型上的液位計和壓力表隨之變化，顯示充裝狀態。整個回收過程通過設備的機械運動和燈光指示，形象地演示CO₂壓縮液化的工藝操作。

技術參數與特點：模型對應的實際工藝參數：CO₂壓縮通常從常壓（0.1MPa）開始，經多級壓縮至約8~10MPa，溫度控制在30~40℃左右實現液化。壓縮機組的能耗在CCUS全流程中占比較大，模型可通過電表或能耗指示燈提示功耗。CO₂液化后體積大幅縮�。�約為氣態的1/300），便于大規模運輸和儲存，這是回收單元的主要目的。模型儲罐可模擬充裝量，例如顯示“已儲存液態CO₂ XX噸”，以體現回收環節的成果。

安全與控制展示：回收單元還設置安全閥、壓力傳感器等安全附件模型，并在控制屏上顯示壓力、溫度等參數。當壓力超過設定值時，安全閥模型會(huì )自動起跳排氣（可配合聲音和燈光效果），演示超壓保護過程。通過此設計強調CO₂高壓儲存的安全性和自動控制的重要性。



編輯搜圖

二氧化碳捕集封存沙盤模型效果圖

​3.3 二氧化碳輸送單元

功能與原理：輸送單元負責將回收的CO₂從捕集廠運送到利用或封存場地。根據運輸距離和規模的不同，CO₂運輸主要有管道運輸和罐車運輸兩種方式。本單元展示這兩種運輸方式的場景：對于大規模、長距離運輸，采用管道輸送；對于中短距離或小規模運輸，采用罐車（公路槽車或鐵路槽車）輸送。模型將兩種運輸方式集成展示，以體現CO₂運輸的靈活性和多樣性。

主要設備與場景設計：輸送單元包括輸氣管道、加壓泵站和罐車運輸場景。管道模型采用直徑約5cm的透明塑料管或金屬管，在沙盤上蜿蜒鋪設，模擬長距離管線從回收單元儲罐引出，經過若干公里（模型中按比例縮短距離）到達利用或封存單元。管線上每隔一定距離設置加壓泵站模型（小型壓縮機站），用于補償沿程壓力損失，維持CO₂在管內的壓力和流動。罐車運輸場景設置在管道起點附近的裝車臺：包括一臺公路罐車模型和/或鐵路槽車模型�？吭谘b車臂旁，模擬液態CO₂充裝過程。罐車模型按真實比例縮小，帶有儲罐和牽引車頭，可移動展示。

工藝流程演示：在管道輸送演示中，啟動加壓泵后，管道內的CO₂（用帶顏色的液體或流動燈光模擬）開始流動，經過泵站時壓力得到提升，持續向目的地輸送。模型中可通過沿線的燈光依次點亮來表示CO₂流動的過程。當CO₂到達末端時（例如到達轉化單元的CO₂儲罐或封存單元的注入站），管道末端的閥門開啟，完成輸送。在罐車運輸演示中，首先將回收單元儲罐內的液態CO₂通過裝車臂充裝到罐車儲罐內（模型中可觀察罐車液位上升），然后罐車模型駛離裝車臺，沿沙盤邊緣的“公路”或“鐵路”行駛到利用/封存場地，連接卸車臂將CO₂卸載到目的地儲罐。通過兩種運輸方式的演示，觀眾可直觀比較管道運輸的連續性和罐車運輸的靈活性。

技術參數與特點：模型對應的實際運輸參數：管道輸送CO₂通常采用超臨界狀態（壓力8~12MPa，溫度介于環境溫度和臨界溫度31.1℃之間），此時CO₂密度大、粘度小，適合長距離大容量輸送。管道輸送具有運量大、成本低的優點，適合固定點之間的長期運輸；罐車運輸則具有機動靈活的特點，適合中小規�；蚍枪潭�路線的運輸，但單位運輸成本相對較高。模型通過不同的演示模式（連續的管道流動 vs. 間歇的車輛運輸）體現各自特點。

安全與監測展示：輸送單元還設置泄漏監測與應急演示功能。例如在管線上設置一個模擬泄漏點，當觸發泄漏時，附近的氣體檢測傳感器模型會(huì )報警（燈光閃爍），并聯動關閉上下游閥門、啟動放空火炬等應急措施（火炬模型噴火發光）。通過此演示強調CO₂輸送過程中的安全管理和應急響應。



編輯搜圖

二氧化碳捕集利用封存效果圖

3.4 二氧化碳轉化利用單元

功能與原理：轉化利用單元展示將捕集的CO₂作為資源進行化學轉化或生物利用，生產高附加值產品的過程。CO₂利用途徑多樣，本單元選取化工利用中的典型工藝進行展示，包括CO₂加氫制甲醇和CO₂與氨合成尿素兩種工藝。通過這兩個案例，演示CO₂如何從“廢氣”變?yōu)橛杏玫幕�工產品，實現碳的資源化循環。

主要設備與模型設計：本單元分為兩個子模塊：甲醇合成裝置和尿素合成裝置，分別模擬兩種化工利用工藝。

甲醇合成裝置：以CO₂加氫合成甲醇反應為核心，模型包括合成氣制備單元、甲醇合成反應器和精餾塔等。合成氣制備單元示意將CO₂與氫氣按比例混合（可外接氫氣瓶模型供氣）并預熱；甲醇合成反應器為固定床管式反應器模型（高約40cm），內部裝填催化劑顆粒（可用深色顆粒模擬），外部配置加熱夾套（用燈帶模擬加熱）。反應器出口連接冷凝器和氣液分離器模型，分離出粗甲醇液體和未反應的氣體（氣體可循環回反應器入口）。粗甲醇進入精餾塔模型（小型板式塔）進行提純，最終得到高純度甲醇產品（可用小儲槽收集）。

尿素合成裝置：以CO₂和液氨為原料合成尿素，模型包括CO₂壓縮機、液氨泵、尿素合成塔、氣提塔和尿素造粒塔等。CO₂氣體由輸送單元提供，經壓縮機模型加壓至約14~20MPa；液氨由儲罐模型供應，經高壓泵模型升壓后與壓縮的CO₂一起進入合成塔模型（直立式筒體，內有反應段）。合成塔內模擬尿素合成反應（2NH₃ + CO₂ → NH₂CONH₂ + H₂O），生成的尿素溶液從塔底流出進入氣提塔模型，用二氧化碳氣提未反應的氨和二氧化碳。隨后尿素溶液經過蒸發濃縮，進入造粒塔模型（高約50cm的塔體），通過塔頂噴淋造粒，下方收集固體尿素顆粒（可用白色顆粒模擬）。

工藝流程演示：

甲醇合成演示：首先將CO₂和H₂按化學計量比（CO₂:H₂≈1:3）通入合成氣預熱器（燈光加熱示意），然后進入甲醇反應器。模型中反應器加熱至約250℃，在催化劑作用下CO₂與H₂發生反應生成甲醇和水。通過反應器內的燈光變化和溫度顯示，示意反應進行。反應產物導出后進入冷凝器（小風扇吹風冷卻），部分氣體冷凝為粗甲醇液體。氣液分離器將液體（粗甲醇）與未反應氣體分開，液體流入中間儲罐，氣體則循環回反應器入口（管道上設置循環泵模型）。粗甲醇隨后進入精餾塔，通過加熱精餾（塔底再沸器加熱），塔頂蒸出較純的甲醇蒸汽（燈光指示），經冷凝后得到液態甲醇產品，可在儲槽中累積。整個過程動態展示了CO₂加氫制甲醇的催化反應和分離提純步驟。



編輯搜圖

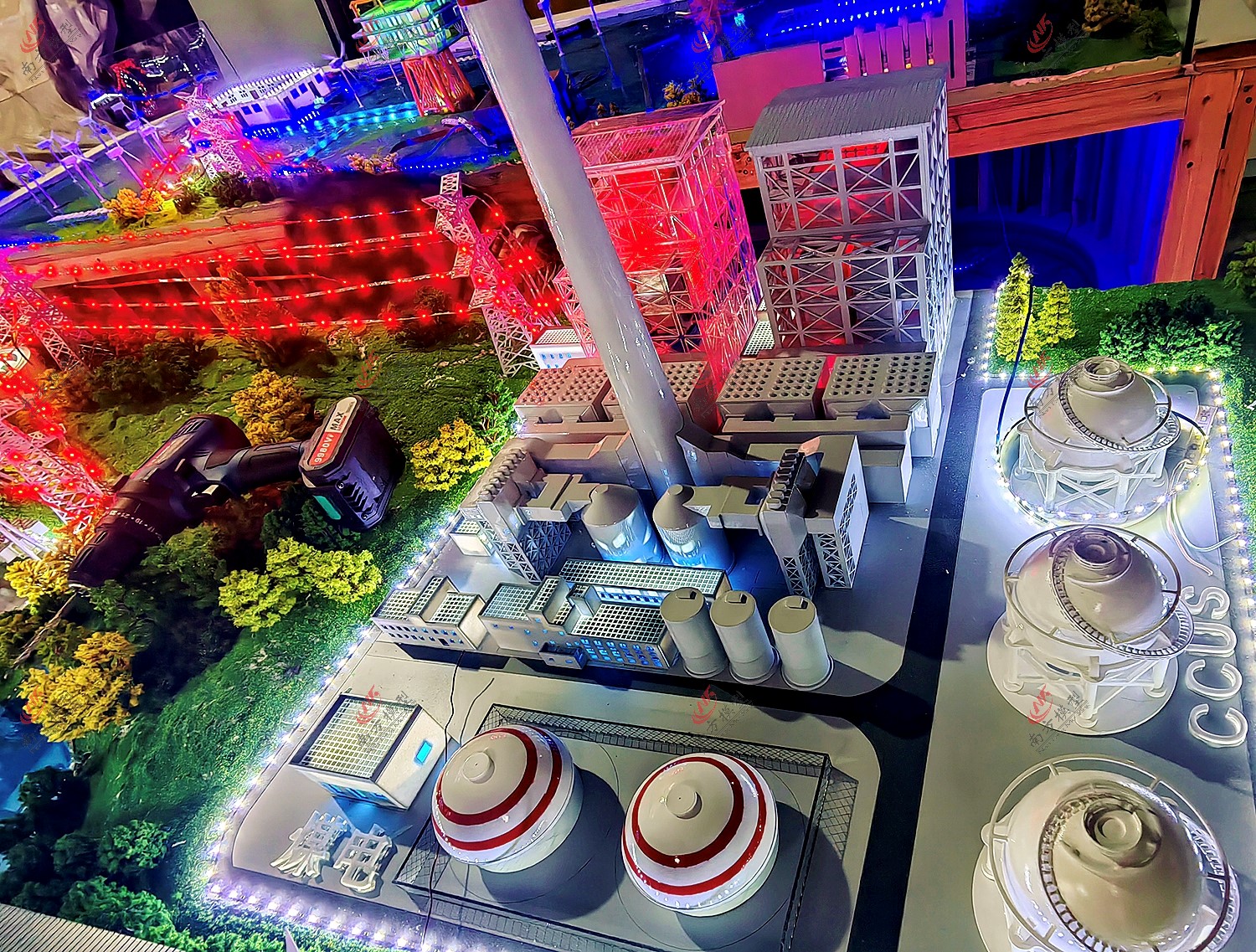

CCUS沙盤模型效果圖

尿素合成演示：來自輸送單元的CO₂氣體經壓縮機加壓后，與高壓液氨一起進入合成塔底部。模型中合成塔維持在約180~200℃和15MPa條件（通過加熱帶和壓力表模型顯示），數分鐘后（模型中加速演示）塔內生成尿素溶液。尿素溶液和氣提塔底部出來的氣提液換熱后進入氣提塔頂部，通入二氧化碳進行氣提，未反應的氨和二氧化碳被汽提出來返回合成塔（管道循環示意）。氣提后的尿素溶液進入蒸發系統濃縮，然后送至造粒塔。造粒塔頂部的旋轉噴頭將尿素溶液噴灑成液滴，在下降過程中冷卻固化成顆粒（模型中用白色顆粒從塔頂緩慢落下模擬造粒），最終落入塔底的產品收集斗。通過此演示，觀眾可看到CO₂如何與氨反應生成固體尿素肥料的全過程。

技術參數與特點：甲醇合成反應通常采用Cu基催化劑，在200~300℃、5~10MPa下進行，CO₂單程轉化率約20~30%，未反應氣體循環利用以提高總轉化率。甲醇合成工藝的特點是將溫室氣體CO₂轉化為液體燃料或化工原料，實現碳的資源化，但需要消耗氫氣（可來自綠氫或工業副產氫）和大量能量。模型中可通過電表和氫氣流量計模型提示能耗和氫耗。尿素合成反應在高溫高壓下進行，CO₂的理論轉化率受化學平衡限制，工業上通過提高氨碳比和采用氣提技術，可使CO₂轉化率提高到60~70%以上。尿素裝置的特點是直接利用CO₂生產化肥，實現碳的固定和產品化，是目前CO₂化工利用中規模****的應用之一（全球每年約利用數億噸CO₂生產尿素）。模型通過造粒塔下的“尿素顆粒”直觀展示這一成果。

其他利用技術展示：除了上述兩種化工利用，模型也以圖片形式簡要介紹CO₂的其他利用途徑，例如：生物利用（微藻養殖固碳、CO₂培養微生物生產化學品）、建材利用（CO₂養護混凝土制件）、油田驅油（CO₂-EOR，在封存單元一并展示）等。通過多元展示，體現CO₂利用的廣闊前景。

3.5 二氧化碳封存單元

功能與原理：封存單元展示將無法利用的CO₂注入地下深部地層，實現長期地質封存的過程。地質封存主要包括咸水層封存和油氣藏封存（如枯竭油田、氣田封存）等類型。本單元模擬一個綜合場景：在一片模擬的地質構造區域，通過注入井將CO₂注入地下，并展示CO₂在儲層中的分布和封存機理。同時，結合CO₂驅油（EOR）過程，展示CO₂在提高石油采收率的同時被封存于油藏的雙贏效果。

主要設備與場景設計：封存單元主要包括注入井場和地下儲層模型兩部分。注入井場模型包括注入井（井口裝置、套管、油管模型）、注入泵和相關地面流程。注入泵將來自輸送單元的高壓CO₂泵入井中，井口安裝有采油樹模型和壓力表、閥門等控制裝置。地下儲層模型采用透明有機玻璃制作的地質層模型，分層展示地表土壤層、隔水層、深部?jì)�集層（如砂巖）和底層。儲集層中填充細砂或類似多孔介質材料，模擬地下多孔巖性。在模型中可清晰看到注入井從地表穿透各層直至儲集層，CO₂在儲層中擴散分布的情況。為演示驅油過程，在儲層模型一側設置油藏區域：填充帶顏色的液體模擬原油，當CO₂注入后，推動原油向另一側的生產井模型運移，生產井將原油采出地面（可用小容器收集有色液體表示產油）。



編輯搜圖

二氧化碳捕集利用封存沙盤模型示意圖

工藝流程演示：演示時，高壓液態CO₂通過注入泵源源不斷注入井中（泵模型運轉，管道內燈光流動）。CO₂沿油管向下，從井底進入儲集層。在透明地質模型中，可觀察到CO₂以氣團或羽狀體的形式在儲層中擴散（可用氣泡或帶顏色的流體模擬CO₂在多孔介質中的流動）。隨著注入持續，CO₂占據儲層孔隙空間，將孔隙中的水或油逐漸驅替。在驅油場景中，CO₂推進前沿將原油（有色液體）向生產井方向驅趕，最終原油從生產井被采出，實現了提高采收率的同時，CO₂則留在油藏中被封存。模型通過動態的流體模擬，直觀展示CO₂注入和運移過程。同時，在儲層上方設置蓋層（不滲透巖層），演示CO₂受蓋層阻擋無法向上逃逸，從而被封閉在儲層內。

技術參數與特點：實際封存工程中，CO₂通常以超臨界狀態注入深度約800米以下的儲層，此時CO₂密度較高且不易流動，有利于長期封存。儲層需要有良好的孔隙度和滲透率以容納大量CO₂，同時上方必須有致密的蓋層（如頁巖）防止CO₂泄漏。模型中通過地質構造分層和CO₂擴散范圍，體現這些關鍵要素。CO₂驅油封存具有明顯的經濟效益，注入的CO₂可使油田采收率提高10~20%，同時將大量CO₂永久封存在地下。模型通過采出油量的增加（如收集到更多有色液體）和CO₂在油藏中的殘留，體現這一技術特點。

監測與安全演示：封存單元還設置監測系統模型，包括地面土壤CO₂濃度監測探頭、地下壓力監測傳感器和微地震監測儀等。

4. 模型集成與控制

為實現各模塊的協同演示，模型配備一套中央控制系統。該系統由PLC控制器和計算機軟件組成，可協調控制各單元的燈光、電機、閥門等執行機構，按照預設程序或手動指令完成全流程演示。觀眾既可以選擇自動模式，由系統按順序啟動捕集→回收→輸送→利用→封存各環節，完整展示CCUS全流程；也可以選擇手動模式，單獨操作某一模塊，詳細觀察該環節的運行情況。

模型設置可視化操作界面（如觸摸屏或控制按鈕面板），界面上顯示各模塊的示意圖和實時狀態參數（如溫度、壓力、流量等模擬值）。操作人員可通過界面控制流程的啟停和速度，例如調節演示速度快慢，或在關鍵點暫停以詳細講解。同時，界面集成語音解說和視頻動畫功能：當流程進行到某一單元時，系統自動播放該單元的解說語音，并在旁邊的屏幕上顯示對應的原理動畫或實際工程圖片，以加深觀眾理解。

模型的電氣控制系統采用低壓安全電壓（24V直流為主）驅動電機和燈光，確保演示安全可靠。各設備電機（如壓縮機、泵、風機）采用微型減速電機，運行平穩且噪音小。燈光效果采用LED燈帶和點光源，可變換顏色和亮度以模擬氣體流動和設備運行狀態。所有線路和控制元件隱藏在模型底座內部，外觀整潔。

此外，模型設計考慮可擴展性：各模塊之間的連接采用快速接頭，方便拆裝和組合。未來若需增加新的技術展示（例如新型捕集工藝或利用技術），可以很方便地替換或添加相應模塊，而不影響整體系統。



編輯搜圖

CCUS工藝流程沙盤模型效果圖

5. 技術參數與指標

本沙盤模型的主要技術參數與指標如下：

模型尺寸：4m×3m×1.2m（長×寬×高），底座高度約0.8m，方便觀眾圍觀。

比例縮放：設備按1:100比例縮小，管道按1:50~1:100比例，確保關鍵結構清晰可見。

驅動電源：AC 220V/50Hz輸入，內部轉換為DC 24V和DC 5V供電，總功率約500W。

控制方式：PLC程序控制+手動按鈕控制，配備觸摸屏操作界面。

演示功能：全流程自動演示時間約10分鐘（可調節）；各單元可單獨演示，時間根據需要設定。

燈光效果：LED燈光模擬介質流動（紅/藍色燈帶表示氣/液流向）、設備運行狀態指示（綠色常亮表示運行，紅色閃爍表示報警）。

動態模擬：壓縮機、泵、風機等設備可機械運動模擬運轉；閥門可電動開關；液位、壓力等參數通過儀表模型顯示模擬值。

安全保護：具有過壓、過流保護，關鍵設備設置限位開關；演示過程中無高溫高壓真實介質，安全性高。

材質工藝：主體結構采用鋁合金和工程塑料，表面噴漆；管道采用PVC/亞克力透明管和金屬管結合；場景地貌使用樹脂和硅膠制作，仿真度高。

6. 模型特點與創(chuàng )新點

全流程集成展示：模型首次將碳捕集、回收、輸送、利用、封存五大環節集于一體，完整呈現CCUS技術鏈條，這在同類沙盤模型中尚屬首創(chuàng )。觀眾通過一次演示即可了解CO₂從排放源到最終處置的全過程。

高度仿真與互動性：模型設備按比例精確制作，外觀和結構仿真度高，關鍵部位剖視設計以便觀察內部結構。同時設置豐富的互動功能（手動控制、參數顯示、報警演示等），使觀眾不僅能看，還能動手參與，增強學習效果。

動態演示與可視化：采用燈光流動、設備運轉、介質相變等動態演示手段，配合多媒體解說，將復雜的工藝原理直觀形象地展示出來。例如用流動的燈帶表示氣體流動路徑，用液位變化表示儲罐充裝，用顏色區分不同介質等，使抽象的CCUS技術變得生動易懂。

多技術對比展示：在重點環節（如捕集、利用）中融入多種技術原理的展示，例如捕集單元同時體現化學吸收、吸附、膜分離等多種方法，利用單元展示化工利用和生物利用等。這種設計拓寬了模型的知識覆蓋面，使觀眾了解CCUS技術的多樣性和發展方向。

安全性與教學性結合：模型以安全的方式模擬工業過程，避免了真實工廠中的高溫高壓和危險介質，非常適合教學培訓和科普教育。通過模型演示，可以在課堂或展廳中安全地講解CCUS工藝，演示事故應急等場景，達到理論與實踐相結合的教學目的。

模塊化與可擴展性：模型采用模塊化設計，各單元相對獨立又方便組合。這種設計便于模型的運輸、安裝和維護，也為未來技術升級預留了空間。例如未來若有新型CO₂利用技術出現，可以制作新的模塊替換或添加到現有模型中，保持內容的先進性和時效性。



編輯搜圖

二氧化碳捕集利用封存工藝流程沙盤

7. 應用場景與效益

本碳捕集與利用全流程沙盤模型具有廣泛的應用場景和顯著的社會(huì )經濟效益：

科普教育：可用于科技館、青少年活動中心等場所，向公眾特別是青少年普及碳減排和CCUS技術知識。通過直觀的模型演示，讓大眾了解溫室氣體的處理過程，增強環保意識和科學興趣。

教學培訓：可作為高校和職業院校能源、化工、環境等專業的教學模型，輔助《化工原理》、《環境工程》、《新能源技術》等課程的實踐教學。學生通過觀察模型運行，能更深入理解CO₂捕集、分離、反應等工藝原理，為將來從事相關技術工作打下基礎。同時，模型也可用于企業員工培訓，模擬工廠實際操作和故障處理，提高培訓的直觀性和安全性。

成果展示：可在政府機關、科研院所和企業的展廳中展示，作為CCUS技術成果的可視化載體。例如在碳捕集項目的成果匯報、技術交流會(huì )上，通過模型動態演示，可以形象地介紹項目采用的技術路線和整體流程，有助于領導和專家快速了解情況，提升溝通效率。

技術交流：模型可用于國內外學術會(huì )議、展覽展會(huì )，向業界展示我國在CCUS領域的技術進展和工程能力。通過模型演示，可以更生動地講解技術方案，吸引合作伙伴和投資，促進技術成果的轉化和推廣。

決策支持：對于制定碳減排政策、規劃CCUS產業布局，該模型也可作為輔助工具。決策者通過觀看模型演示，能夠更直觀地認識CCUS技術的復雜性和各環節的關聯，從而在政策制定和項目審批時更加科學合理。



編輯搜圖

CCUS技術展示沙盤模型效果圖

本沙盤模型的研制和應用，將為CCUS技術的傳播、教學和推廣提供有力支撐。通過可視化、互動化的展示，讓更多人了解碳捕集與利用技術，激發創(chuàng )新思維，推動我國CCUS產業的發展，為實現“雙碳”目標貢獻力量。
